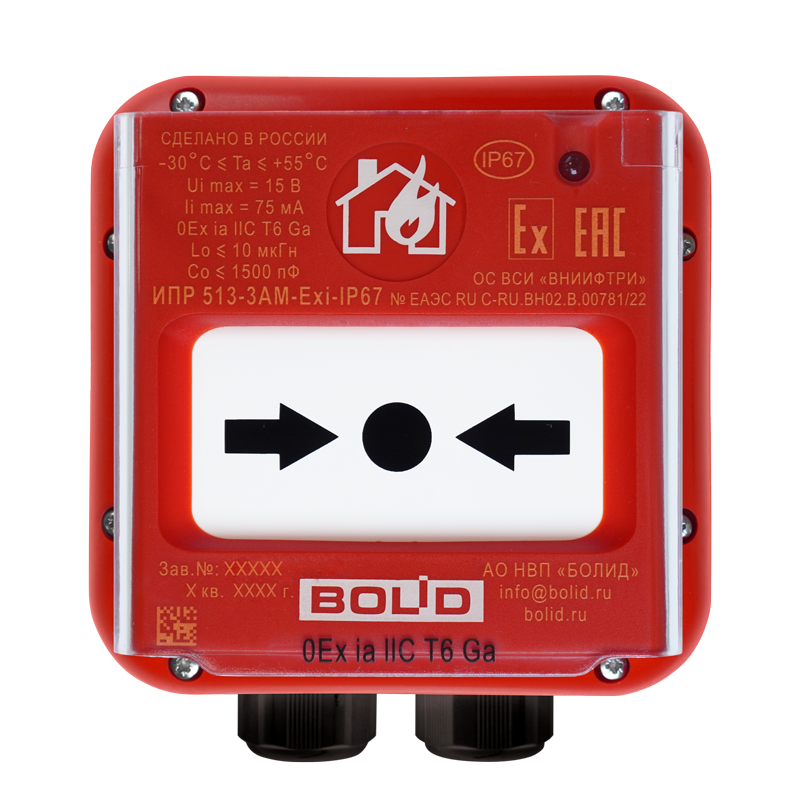

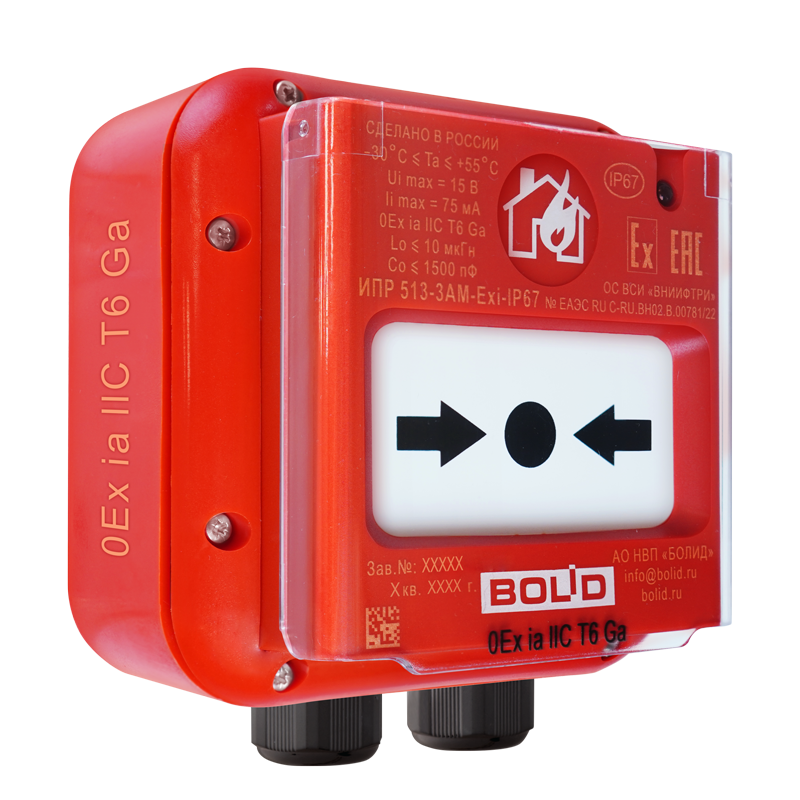

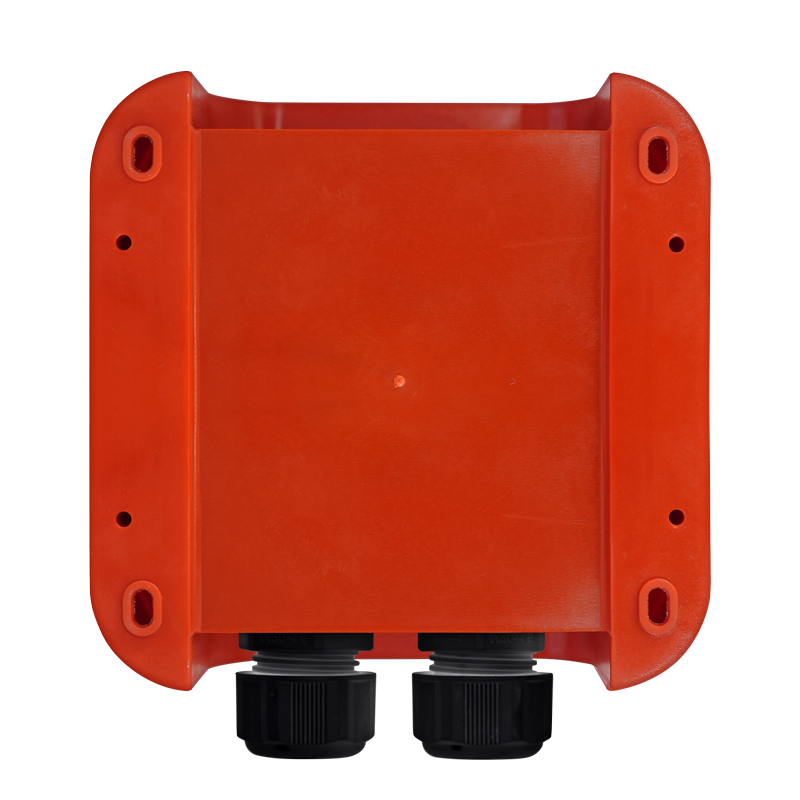

Извещатель пожарный ручной адресный взрывозащищённый ИПР 513-3АМ-Exi-IP67

Предназначен для работы во взрывоопасных средах II группы и пожароопасных помещениях.
Формирует сообщение «Пожар» при нажатии на клавишу. Применяется с контроллерами С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01, С2000-КДЛ-С.
Имеет повышенную степень защиты оболочки – IP67.

Возможность применения во взрывоопасных средах II группы и пожароопасных помещениях
Оснащён защитным стеклом, предохраняющим от срабатываний при случайных нажатиях
Питание по двухпроводной линии связи от С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01 или С2000-КДЛ-С
Измерение значения напряжения ДПЛС в месте установки
Световая индикация состояний
До 127 извещателей ИПР 513-3АМ-Exi-IP67 к С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01 или С2000-КДЛ-С через барьер искрозащиты, например С2000-Спектрон-ИБ или С2000-Барьер-Exi
Оснащён встроенным изолятором короткого замыкания
Яркий дизайн корпуса, делающий извещатель хорошо заметным в месте установки

Перечень выпускаемых ИПР и УДП

Наименование	Приёмно-контрольный блок (прибор)	Наличие встроенного изолятора КЗ	Назначение	Снятый с производства аналог
ИПР 513-3М	Шлейфовый (безадресный)		Формирование сигнала пожарной тревоги	ИПР 513-3, ИПР 513-3 исп.01
ИПР 513-3АМ	С2000-КДЛ (адресный)		Формирование сигнала пожарной тревоги	ИПР 513-3А исп.01 ИПР 513-3АМ исп.02
ИПР 513-3АМ исп.01	С2000-КДЛ (адресный)	+	Формирование сигнала пожарной тревоги	ИПР 513-3А исп.02
ИПР 513-3АМ-С	С2000-КДЛ (адресный)	+	Формирование сигнала пожарной тревоги
ИПР 513-3ПАМ	Сигнал-10 (адресный)		Формирование сигнала пожарной тревоги	ИПР 513-3ПА
ИПР 513-3М IP67	Шлейфовый (безадресный)		Формирование сигнала пожарной тревоги
ИПР 513-3АМ исп.01 IP67	С2000-КДЛ (адресный)	+	Формирование сигнала пожарной тревоги
УДП 513-3М	Шлейфовый (безадресный)		Запуск систем пожарной автоматики	ИПР 513-3 исп.02 ЭДУ 513-3М
УДП 513-3АМ	С2000-КДЛ (адресный)	+	Запуск систем пожарной автоматики	ЭДУ 513-3АМ
УДП 513-3АМ-C	С2000-КДЛ (адресный)	+	Запуск систем пожарной автоматики
УДП 513-3М исп.01	Шлейфовый (безадресный)		Разблокирование выходов	ЭДУ 513-3М исп.01
УДП 513-3АМ исп.01	С2000-КДЛ (адресный)	+	Разблокирование выходов	ЭДУ 513-3АМ исп.01
УДП 513-3М исп.02	Шлейфовый (безадресный)		Запуск систем дымоудаления	ЭДУ 513-3М исп.02
УДП 513-3АМ исп.02	С2000-КДЛ (адресный)	+	Запуск систем дымоудаления	ЭДУ 513-3АМ исп.02
ИПР 513-3АМ-Exi-IP67	С2000-КДЛ (адресный)	+	Формирование сигнала пожарной тревоги

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Потребляемый ток ИПР 513-3АМ-Exi IP67	в дежурном режиме	0,6 мА
Потребляемый ток ИПР 513-3АМ-Exi IP67	при сработавшем изоляторе короткого замыкания	3,3 мА
Время фиксации нарушения зоны		не более 300 мс
Время технической готовности		не более 15 с
Маркировка взрывозащиты		0Ex ia IIC T6 Ga
Рабочий диапазон температур		от минус 30 до +55 °C
Относительная влажность		до 100% при +25 °C
Степень защиты корпуса		IР67
Габаритные размеры		114x114x80 мм
Масса		не более 0,4 кг
Средний срок службы		10 лет
Программирование		программа UProg.exe
Тип монтажа		настенный
