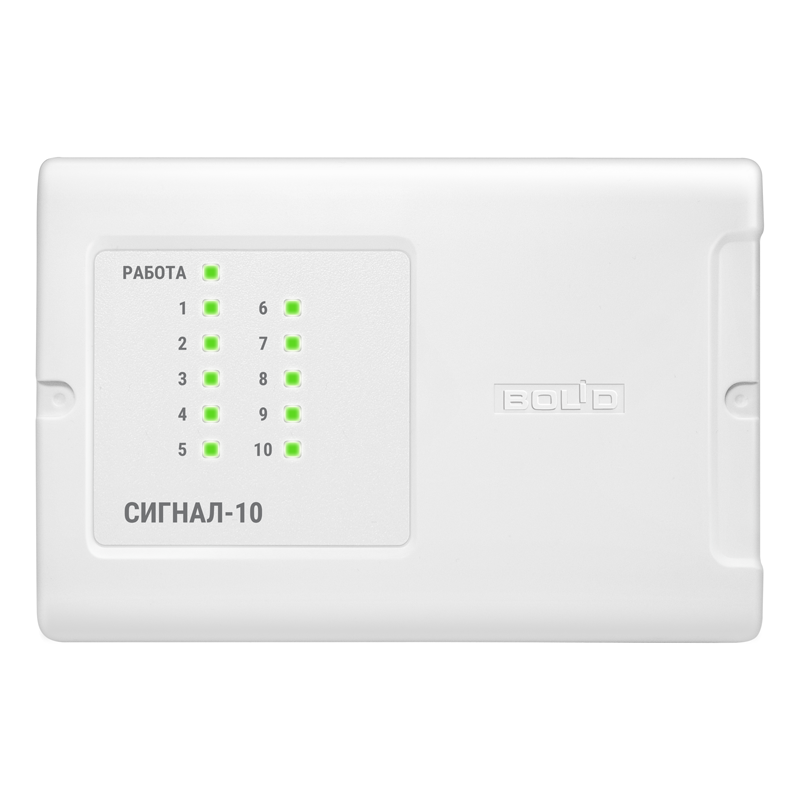

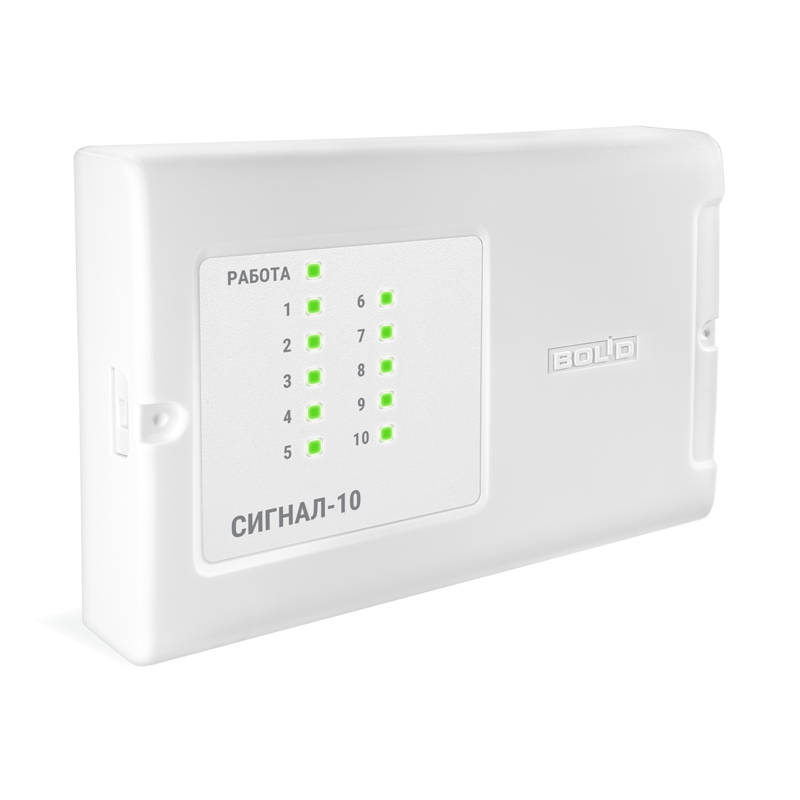

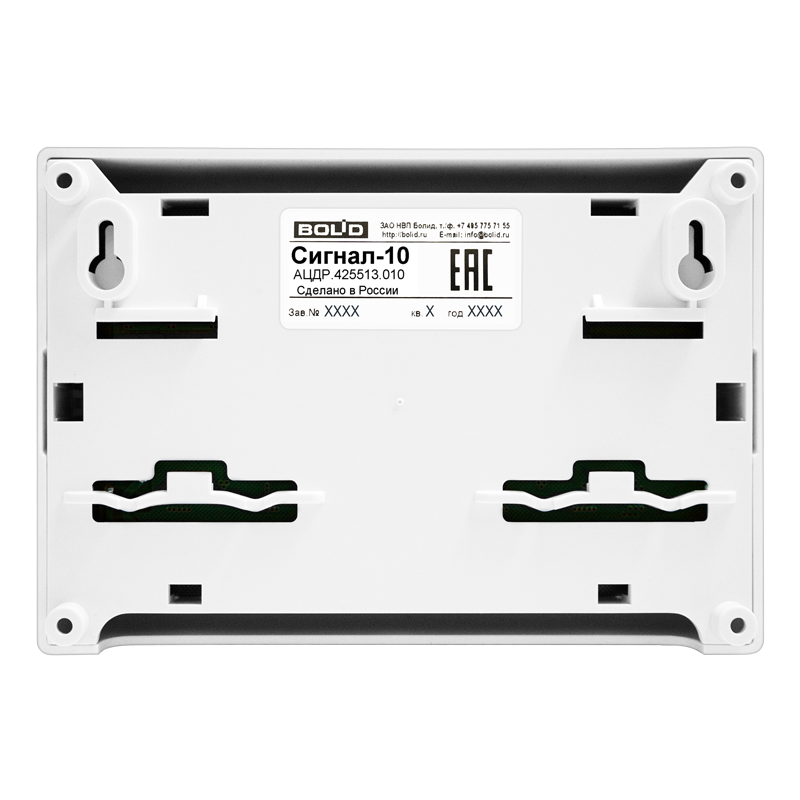

Блок приемно-контрольный охранно-пожарный Сигнал-10 предназначен для совместного использования с сетевым контроллером (пультом контроля и управления охранно-пожарным С2000М или прибором приёмно-контрольным и управления пожарным Сириус или их исполнениями) в качестве блока приёмно-контрольного в составе комплексов технических средств:
В автономном режиме, а так же при совместном использовании с компьютером с установленным ПО АРМ «Орион Про» блок представляет собой блок приёмно-контрольный охранный.
При работе под управлением пульта С2000М или прибора Сириус, блок обеспечивает подключение различного противопожарного оборудования в соответствии с их руководствами по эксплуатации.
Блок предназначен для работы с извещателями:
Блок способен выполнять функции блока обработки линейных максимальных тепловых пожарных извещателей, и обеспечивает работу с чувствительными элементами, фиксирующими превышение порога температуры (термокабелями).
Блок обеспечивает автоматический контроль исправности линий связи с извещателями и исполнительными устройствами систем противопожарной защиты.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение питания постоянного тока | 10,2 … 28,0 В |
| Ток потребления:* - в дежурном режиме - в в режиме «Пожар» * без учета тока потребления оповещателей | не более 220 мА не более 410 мА |
| Количество входов питания | 2 |
| Время технической готовности прибора к работе | 5 с |
| Количество входов подключения шлейфов сигнализации | 10 |
| Напряжение на клеммах ненагруженного входа | 26,5 … 27,5 В |
| Ограничение тока короткого замыкания ШС | не более 26,5 мА |
| Сопротивление оконечного резистора шлейфа | (4,7±5)% кОм |
| Макс. ток потребления всех извещателей в дежурном режиме - для входов типа 1 (Пожарный дымовой) - для входов типа 2 (Пожарный комбинированный) | 3,0 1,2 |
| Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля) | 1,5 кОм |
| Характеристики линии ШС: - макс. сопротивление проводов (без учета оконеч. резистора) - сопротивление изоляции проводов | 100 Ом не менее 50 кОм |
| Время сброса напряжения питания ШС | 3 с |
| Количество выходов:- без контроля, «сухой контакт» (130 В перем. / 170В пост., 0,1 А) - с контролем (10,2 … 28,0 В, 1,0 А) | 2 2 |
| Номинальный ток нагрузки контролируемого выхода | 5...1000 мА |
| Номинальное эквивалентное сопротивление нагрузки выхода | 26...10000 Ом |
| Ток контроля исправности линий выхода (прямой) | не более 2,5 мА |
| Степень защиты оболочки по ГОСТ 14254-2015 | IР40 |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
| Вибрационные нагрузки: - диапазон частот - максимальное ускорение | 1 … 35 Гц 0,5 g |
| Климатическое исполнение по ОСТ 25 1099-83 | О3 |
| Диапазон рабочих температур | минус 30 до +50 °C |
| Относительная влажность при +40 °C | не более 93 % |
| Масса блока | не более 0,3 кг |
| Габаритные размеры | 156х107х39 мм |
| Средняя наработка на отказ в дежурном режиме работы | не менее 80000 ч |
| Вероятность безотказной работы за 1000 ч | 0,98758 |
| Средний срок службы | 10 лет |
| Среднее время восстановления работоспособности (без учёта доставки ЗИП) | не более 30 мин |
Декларация о соответствии требованиям Евразийского экономического союза ТР ТС 020/2011 (2025-2030) (4 Mб)
Сертификат транспортной безопасности на систему охранной и тревожной сигнализации (7 Mб)
Сертификат соответствия Интергазсерт (3 Mб)
Сертификат соответствия ТР ЕАЭС 043/2017 (7 Mб)
Сертификат ГОСТ Р ИСО 9001-2015 (384 Кб)
Письмо ОС "ПОЖТЕСТ" ФГБУ ВНИИПО МЧС России "О сроках действия сертификатов соответствия" (886 Кб)
Письмо ФГБУ ВНИИПО МЧС России "О монтаже приборов пожарной сигнализации" (4 Mб)
Сводный список сертификатов продукции (1 Mб)
Письмо о сроках действия сертификатов (2 Mб)
Разрешение на применение ИСО "Орион", Казахстан (479 Кб)
UProg (4.1.9 build 17774) (11 Mб)
Руководство по эксплуатации Сигнал-10 (вер.1.90) (982 Кб)
Руководство по эксплуатации Сигнал-10 вер. 1.12 (940 Кб)
Инструкция по монтажу (1 Mб)
Справочник по эксплуатации системы ОС в ИСО Орион с пультом С2000М вер. 3.хх (4 Mб)
Справочник по эксплуатации системы ОС в ИСО Орион с пультом С2000М вер. 2.хх (5 Mб)
Сведения по совместимости оборудования и ПО (2 Mб)
УГО ИСО Орион вер. 1.3 (830 Кб)
Габаритные размеры (149 Кб)
Схема подключения (254 Кб)
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 1.12 (128 Кб) |
| 01.07.2016 |
| Прошивка вер. 1.11 (126 Кб) рекомендуется Прошивка вер. 1.12 (128 Кб)
|
| 01.08.2015 |
| Прошивка вер. 1.10 (126 Кб) рекомендуется Прошивка вер. 1.12 (128 Кб)
|
| 01.04.2015 |
| Прошивка вер. 1.03 (121 Кб) рекомендуется Прошивка вер. 1.12 (128 Кб)
| Поддержка работы с извещателями ИПР 513-3ПА, С2000-ИП-ПА | 01.10.2010 |
| Прошивка вер. 1.02 (120 Кб) рекомендуется Прошивка вер. 1.12 (128 Кб)
| Поддержка работы с извещателями ДИП-34ПА | 01.12.2009 |
| Прошивка вер. 1.01 (117 Кб) рекомендуется Прошивка вер. 1.12 (128 Кб)
| Ввод параметра конфигурации «EN54» Ввод параметров «Передавать события о включении/выключении реле» | 01.08.2009 |
| Прошивка вер. 1.00 (117 Кб) рекомендуется Прошивка вер. 1.12 (128 Кб)
| Первая серийная версия прибора | — |
