Система видеонаблюдения — это комплексное решение, предназначенное для обеспечения визуального контроля и мониторинга охраняемых объектов. Она использует видеокамеры для передачи, записи и хранения видеоданных, что позволяет осуществлять наблюдение за ситуацией как в реальном времени, так и с последующим анализом.
Основная задача системы — сбор видеопотока с установленного оборудования. Видеокамеры фиксируют каждое событие, происходящее на объекте, и передают информацию для дальнейшей обработки.
Хранение и управление данными:
Системы видеонаблюдения обеспечивают хранение собранных данных в виде архива, который может храниться на жёстких дисках или сетевых хранилищах. Важно также обеспечить возможность быстрого доступа к необходимой информации.
Анализ видеоданных:
Системы могут использовать видеоаналитику для обработки данных и выявления важных паттернов, таких как детекция движений, распознавание лиц или идентификация объектов. Эти функции помогают повышать уровень безопасности и эффективности.
Управление тревожными событиями:
Системы видеонаблюдения могут интегрироваться с другими охранными системами (например, сигнализацией), что даёт возможность автоматической реакции на инциденты, таких как запуск тревожных уведомлений или активация звуковых сигналов.
Обеспечение соответствия стандартам безопасности:
Видеонаблюдение помогает организациям соблюдать внутренние и внешние требования по безопасности, включая условия использования охранных систем и защиты данных.
Локальная система видеонаблюдения, основанная на видеорегистраторах BOLID, предназначена для видеозаписи и хранения архивов, а также для организации рабочего места оператора видеонаблюдения. Количество поддерживаемых камер ограничивается характеристиками конкретного видеорегистратора.
Для модернизации существующей системы допускается подключение видеокамер других производителей к видеорегистраторам BOLID при соблюдении совместимости форматов и протоколов, указанных в технических характеристиках устройства.
Удаленность аналоговых видеокамер от поста охраны определяется параметрами используемого коаксиального кабеля или витой пары (дополнительную информацию можно найти в разделе «Подбор кабеля передачи видеосигнала для системы аналогового видеонаблюдения»).
Удаленность сетевых видеокамер, в свою очередь, зависит от структуры локальной сети.
В рамках данной системы основные функции видеонаблюдения, такие как отображение видеоизображения в реальном времени, запись и воспроизведение видеоархива, обеспечиваются программным обеспечением, встроенным в видеорегистратор.
Видеоизображение может выводиться на монитор с поддержкой входов HDMI или VGA.
Рабочий интерфейс видеорегистратора показан на рисунке ниже. Интерфейс предназначен для постоянного использования оператором видеонаблюдения и предлагает широкий функционал, включающий:
При подключении через веб-браузер никакого дополнительного оборудования не требуется. Веб-интерфейс дублирует функционал внутреннего интерфейса видеорегистратора и доступен через Internet Explorer по IP-адресу видеорегистратора (см. рис.). Важно отметить, что приоритет записи в максимальном качестве может привести к потере изображения в живом видео при высокой сетевой нагрузке и большом количестве отображаемых каналов с высоким разрешением. Чтобы избежать подобных ситуаций, необходимо учитывать общий битрейт видеопотоков с камер и параметры отображения живого видео на видеорегистраторе.

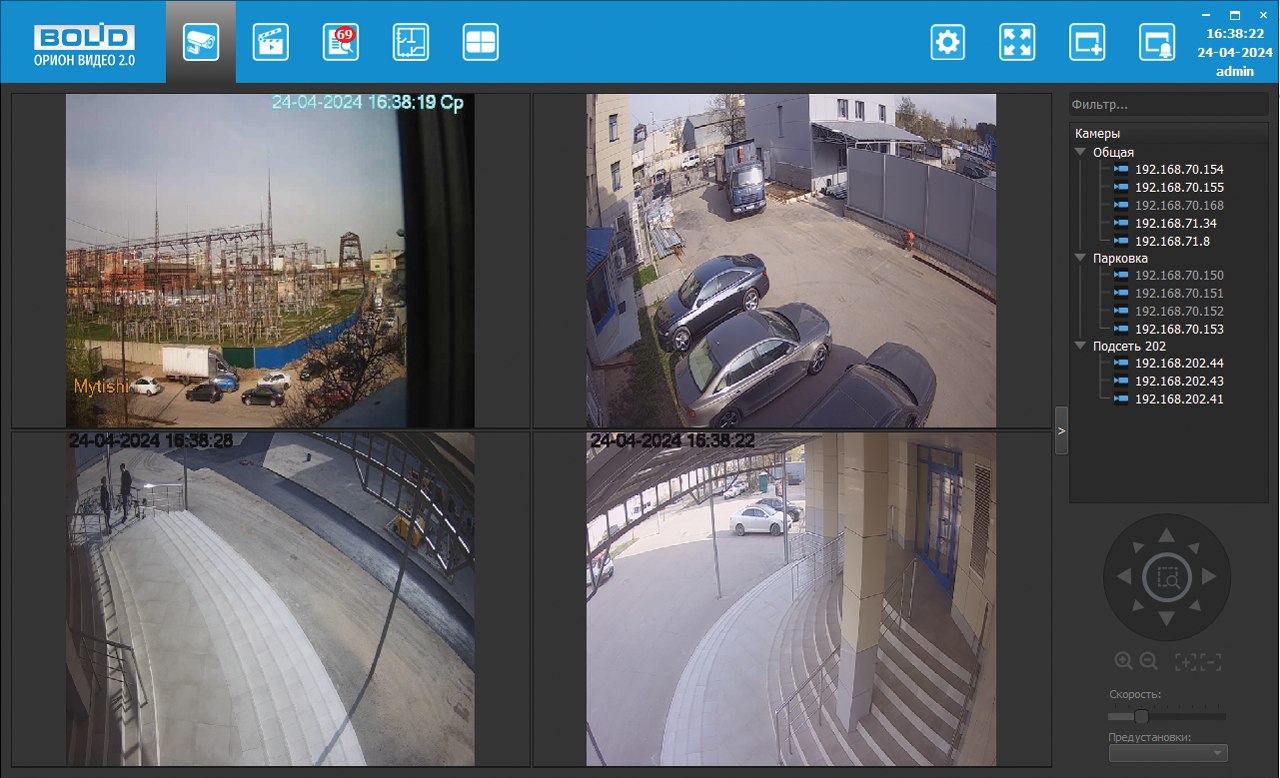

Для организации локальной системы видеонаблюдения по сети Ethernet, аппаратное решение может быть дополнено ПО «Орион Видео 2.0» (см. рис. ).
Нейросетевая видеоаналитика, встроенная в видеорегистраторы BOLID и в соответствующие видеокамеры, предоставляет возможность извлечения полезной информации из видеопотока как в режиме реального времени, так и из архивных записей. Это значительно упрощает расследование инцидентов и позволяет оперативно реагировать на потенциальные угрозы, способствуя предотвращению опасных ситуаций, например, путем раннего выявления подозрительных лиц на охраняемом объекте на основе предоставленного описания или фотоснимков.
В видеорегистраторах BOLID используются технологии предобученной нейросетевой видеоаналитики, которые включают следующие функции для обеих категорий (аналоговых и сетевых) регистраторов:

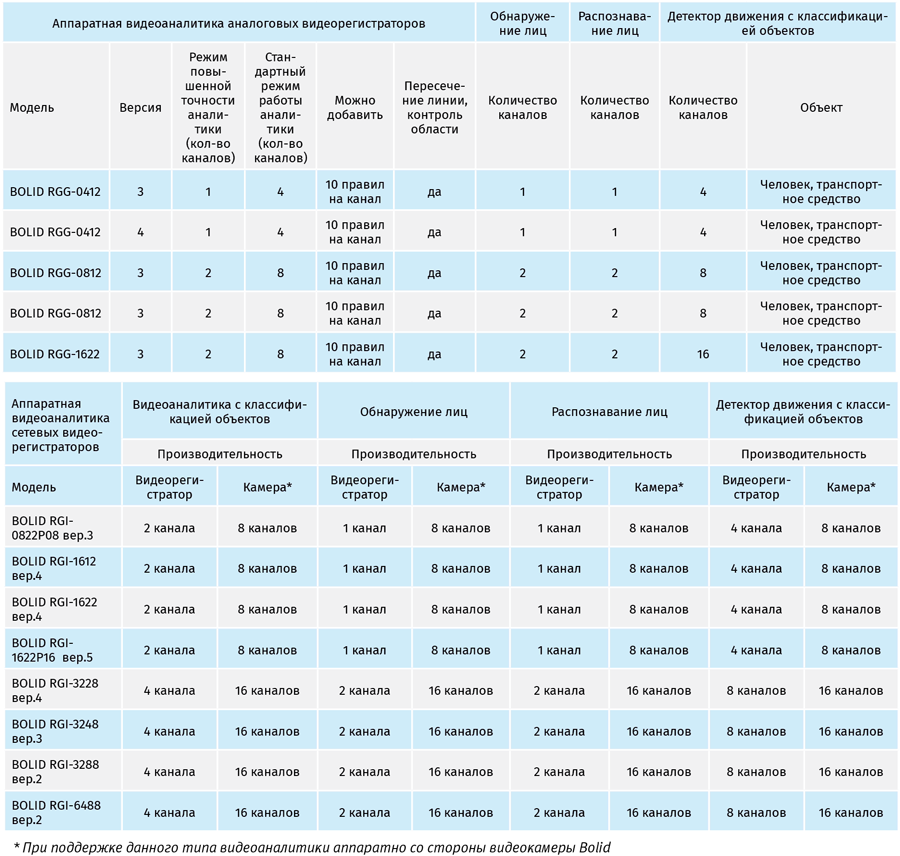

Использование аппаратной видеоаналитики на видеорегистраторах ограничивает количество каналов, то есть количество видеокамер, которые устройство может одновременно обрабатывать. Это связано с тем, что аппаратная видеоаналитика требует значительных вычислительных ресурсов, которые, в свою очередь, ограничены аппаратной частью самого видеорегистратора.
Если система видеоаналитики активирована на видеорегистраторе, общее количество обрабатываемых видеокамер может быть снижено, что важно учитывать при проектировании систем видеонаблюдения.
Однако, если использовать вадеоаналитику встроенную в конкретную модель видеокамеры BOLID, то данное ограничение не действует. В этом случае видеорегистратор может обрабатывать большее количество каналов, так как нагрузка по анализу видеопотока перераспределяется на видеокамеры, которые выполняют аналитические функции самостоятельно.
Интеграция систем видеонаблюдения с другими подсистемами безопасности АРМ «Орион Про» позволяет создать многоуровневую защиту, соответствующую современным требованиям безопасности.
Видеосерверы серии ВС и УРМ « с ПО «Орион Видео 2.0» разработаны для повышения удобства и функциональности работы пользователей.
Основные возможности ПО «Орион Видео 2.0»
Основные характеристики ПО «Орион Видео 2.0»
Поддерживаемое оборудование:
Варианты сценариев реагирования на инциденты
Интеграция систем видеонаблюдения с другими подсистемами безопасности позволяет создать многоуровневую защиту объектов. Рассмотрим варианты сценариев реагирования на инциденты в контексте применения ПО «Орион Видео 2.0 в режиме интеграции с АРМ Орион Про»:
1. Срабатывание охранного извещателя на периметре объекта и видеоверификация:
Описание: При срабатывании извещателя информация поступает в центральную систему управления на базе АРМ Орион Про
Действия:
2. Срабатывание охранного извещателя на внутренней территории:
Описание: Этот сценарий аналогичен первому, но акцентирован на внутренних угрозах.
Действия:
3. Появление объекта в поле зрения видеокамеры:
Описание: Система видеоаналитики фиксирует появление нежелательного объекта или человека в охраняемой зоне.
Действия:
4. Оставленный предмет:
Описание: При обнаружении оставленного предмета в зоне контроля видеоаналитики «оставленный предмет» осуществляется запуск сценария АРМ Орион ПРО
Действия:
Система оповещает службу охраны, выводя предупреждение на монитор.
Возможности для создания собственных сценариев
Важно отметить, что приведенные сценарии являются лишь примерами. Пользователи могут разрабатывать собственные сценарии реагирования в зависимости от специфики объекта, требований безопасности и текущих задач. Это позволяет системе быть более адаптивной и эффективной в разнообразных ситуациях.
Взрывозащищенные видеокамеры или взрывозащищенные кожухи для видеокамер или других устройств могут быть установлены непосредственно во взрывоопасных зонах и при этом не являться источником опасной энергии.
Для данных задач в номенклатуре изделий компании Болид представлены:
В каталоге оборудования Болид присутствуют взрывозащищенные кожухи различного исполнения. Они отличаются размерами (и полезным объемом), материалом изготовления корпуса и наличием / отсутствием ИК-подсветки. При этом материал корпуса выбирается из соображений:

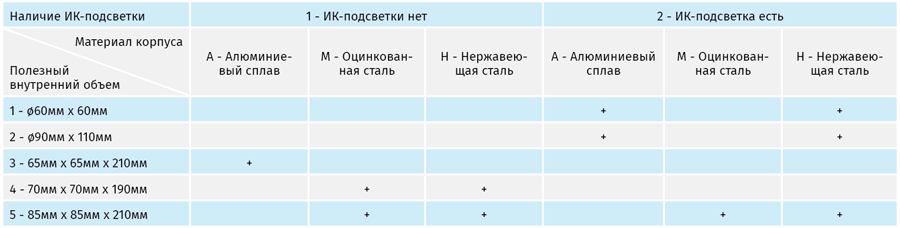

Обозначения термокожухов расшифровываются так:
Поз.1 – тип оборудования и исполнение
Поз.2 – полезный внутренний объем
Поз.3 – материал корпуса
Поз.4 – наличие ИК-подсветки
При создании поста видеонаблюдения необходимо учитывать совместимость оборудования: тип и число видеовыходов регистратора и тип видеовхода монитора, а также максимальное разрешение монитора. В таблице представлены данные о совместимости регистраторов и мониторов производства Болид:
Максимальное разрешение мониторов МО-122 и МО-132 – 1920x1080 (Full HD). Диагональ МО-122 - 21”, МО-132 - 31.5”. В таблице ниже приведены рекомендации по использованию мониторов Болид для организации поста наблюдения при условии решения задачи контроля обстановки:
Данные расчеты приведены с учетом рекомендаций МВД Р 78.36.008 – 99 и требований СанПиН 2.2.2/2.4.1340-03. Минимальное расстояние наблюдения выбирают из соображений безопасности оператора. Максимальное расстояние наблюдения должно быть таким, чтобы характеристики зрения человека (острота зрения, пороговый контраст и др.) не влияли на общее разрешение системы видеонаблюдения.
Видеосистема в составе АРМ «Орион Про» позволяет организовать просмотр и запись видео, управление камерами и записью, в том числе по событиям ИСО «Орион», управление PTZ камер, прослушивание и запись звука, работу с DVR/NVR. Также позволяет организовать привязку камер к разделам охраны и приборам системы ИСО «Орион» с общей постановкой на охрану и последующей записью по событиям.
Пример рабочего интерфейса в АРМ Орион Про, применяемый в системах видеонаблюдения, изображен на рис.
Особенностью интерфейса является то, что на одном экране можно комбинировать такие информационные поля как:
Программное обеспечение «Орион Видео Лайт» предназначено для организации локальной системы видеонаблюдения с использованием камер и видеорегистраторов «Болид», а также камер с поддержкой ONVIF.* Интерфейс оператора представлен на рис.
Функциональные возможности:
Программное обеспечение «Орион Видео 2.0» предназначено для организации профессиональной локальной системы видеонаблюдения с использованием камер, видеорегистраторов, видеосерверов и вызывных панелей производства АО НВП «Болид», а также камер, с поддержкой ONVIF*.
Функциональные возможности:
Наиболее полная информация по вопросам проектирования приведена в книге «Проектирование системы видеонаблюдения на оборудовании «Болид» на сайте bolid.ru. Ниже описаны некоторые ключевые этапы выбора оборудования и типовые решения
Расчет детализации изображенияВидеоизображения общего вида используются для наблюдения за территорией в целом или за движением людей. Детализированное изображение важно для идентификации людей или объектов (например, распознавания лица или номерных знаков, наблюдения за кассовым терминалом). Задача, для решения которой проектируется система видеонаблюдения, определяет поле зрения и положение камеры, ее тип и особенности.
Как правило, чем выше разрешение изображения - тем выше степень детализации, но с ростом количества пикселей приходится сталкиваться со следующими сложностями:
Разрешение камеры следует выбирать исходя из поставленной задачи: обнаружение, распознавание или идентификация. Для каждой из задач требуемое разрешение изображения определяется плотностью пикселей (количество пикселей, приходящихся на 1 метр реального объекта). Минимальные требуемые значения для каждой задачи определены согласно рекомендациям европейского стандарта BS EN-62676-4.
Существует несколько вариантов постепенной модернизации старых аналоговых систем охранного видеонаблюдения стандартов CVBS (PAL, NTSC):
Эволюция сетевых технологий в последние годы привела к новому устойчивому тренду в развитии систем видеонаблюдения. Из системы телевидения замкнутого контура (Сlosed Circuit Television, CCTV) видеонаблюдение все больше смещается в сторону одной из IT-систем собственника. С теми же принципами передачи, обработки и хранения информации, а зачастую и с той же средой передачи данных локальной вычислительной сети (ЛВС) заказчика.
Данный тренд имеет множество положительных моментов для отрасли безопасности - унификация и, как следствие, удешевление оборудования при возрастающем функционале и технических характеристиках; высокая, ранее не достижимая степень интеграции между различными системами технической безопасности и IT-системами заказчика; огромные возможности по резервированию центрального оборудования, систем хранения данных и систем передачи данных; автоматизация работы оператора системы видеонаблюдения и массовое внедрение видеоаналитических модулей и машинного зрения.
Но не стоит забывать и связанные с этим проблемы - необходимость обеспечить приоритетность в передаче данных от систем безопасности при разделении среды передачи, необходимость обеспечения информационной безопасности, а также учет нагрузки при планировании локальных вычислительной сетей.
В данной статье обсудим основные подходы к подбору сетевых коммутаторов для систем видеонаблюдения.
Первый, и, пожалуй, самый ответственный этап - подбор оборудования под конкретную задачу заказчика. Как правило, требуется подобрать минимально достаточное решение с учетом планов заказчика на дальнейшее расширение системы.
Попробуем разобраться с базовыми принципами выбора сетевых коммутаторов для видеонаблюдения.
Для грамотного ответа на данный вопрос придется немного погрузиться в то, как устроен процесс передачи данных в сетях связи. Проще всего для этого воспользоваться стандартной базовой эталонной моделью взаимодействия открытых систем OSI (open systems interconnection basic reference model).
Всего в модели OSI 7 уровней. Но на практике нам интересны лишь два из них: второй канальный (layer 2 data link или L2) и третий сетевой (layer 3 network или L3).
Сетевой коммутатор работает либо на 2 уровне, либо на 2 и 3 уровне по модели OSI. Разберемся, что это означает. Канальный уровень предназначен для обмена данными между узлами, находящимися в том же сегменте локальной сети. Сетевой уровень предполагает взаимодействие между разными сегментами локальной сети. Однако для систем видеонаблюдения, которые как правило физически отделены от локальных вычислительных сетей предприятия, 3 уровень модели OSI используется достаточно редко. Поэтому, несмотря на то, что управляемые коммутаторы могут поддерживать как 2 и 3 уровень модели OSI (L3) так и только 2 (L2), для систем видеонаблюдения используются коммутаторы второго уровня L2.
Теперь можно определить, чем отличаются управляемые коммутаторы от неуправляемых. Неуправляемый коммутатор – это устройство, самостоятельно передающее пакеты данных с одного порта на остальные. Но не всем устройствам подряд, а только непосредственно получателю, так как в коммутаторе есть таблица MAC-адресов. Благодаря данной таблице коммутатор «помнит», на каком порту находится какое устройство. Неуправляемый коммутатор с оптическими портами может являться альтернативой медиаконвертера с ограниченным количеством портов, например, когда необходимо конвертировать оптику и передавать пакеты данных далее сразу на несколько портов/устройств. Стоит отметить, что в данном типе коммутаторов нет web-интерфейса, именно поэтому они и называются неуправляемыми.
Самый очевидный пример использования неуправляемых коммутаторов – объединение видеорегистраторов, серверов, видеокамер, рабочих станций оператора в одну сеть.
Управляемый коммутатор – более сложное устройство, которое может работать как неуправляемый, но при этом имеет расширенный набор функций, и поддерживает протоколы сетевого управления благодаря наличию микропроцессора (по сути управляемый свитч – это узкоспециализированный компьютер). Доступ к настройкам данного типа устройства осуществляется, как правило, через WEB-интерфейс.
Одно из основных преимуществ управляемого коммутатора – возможность разделения локальной сети с помощью виртуальной локальной сети (VLAN). Это необходимо если по каким-либо причинам невозможно выделить локальную сеть видеонаблюдения из общей локальной сети предприятия физически.
Управляемые коммутаторы позволяют задавать приоритет определенному трафику через механизм назначения уровней качества - QoS (quality of service).
Еще одно отличие управляемого коммутатора – протоколы резервирования, которые позволяют создавать сложные топологии, например физические кольца. При этом логическое подключение все равно остается шинным. Таким образом, все коммутаторы можно разделить на 3 категории:
Выбор форм-фактора зависит от места установки коммутатора. Как правило, внутри здания коммутаторы устанавливаются в серверных/кроссовых. Для этого используются специальные серверные стойки либо настенные 19” шкафы. В этом случае необходимо использовать подходящий для стоек форм фактор - Rack mount.
Если требуется установить коммутатор вне здания в термошкафу - требуется компактный размер, промышленное исполнение и крепление на Din-рейку. Поэтому единственный правильный выбор - DIN Rail mounts.
Выбор между витой парой или оптикой зависит от расстояния между камерой, коммутатором и сервером. Расстояние от точки терминирования «витой пары» (кабеля UTP/ FTP категории 5 либо выше) в горизонтальном кроссе телекоммуникационной (рядом с сервером / регистратором) до точки терминирования в телекоммуникационной розетке (рядом с камерой видеонаблюдения) не должно превышать 90 метров (п. 5.2.1 ГОСТ Р 53246-2008 СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ).
Это не означает, что при больших расстояниях камера не сможет передать видео. Технология передачи Fast Ethernet 100BASE-TX предполагают работу на скорости до 100 Мб/с. Очевидно, что битрейт с камер меньше и следовательно длину сегмента можно увеличить. Но влияют множество факторов на конкретном объекте. Стандарты - они прежде всего для планирования сетей, для унификации. Если сертифицировать сеть на соответствие требованиям стандартов СКС (что может потребовать заказчик), то нужно соблюдать ограничения, прописанные в ГОСТ Р 53246-2008, ГОСТ Р 53245-2008 и международных ISO/IEC.
Поэтому, как правило, медная витая пара используется при расстояниях до 90 метров от камеры до коммутатора, оптоволоконный кабель - при превышении 90 метров.
Почти всегда топология построения локальной вычислительной сети (ЛВС) для систем видеонаблюдения строится по топологии типа «звезда». Для крупных систем идет разделение: на коммутаторы уровня доступа, к которым подключаются камеры видеонаблюдения, и на коммутатор уровня ядра сети, к которому подключаются коммутаторы уровня доступа, видеосервера, рабочие станции поста охраны. Для небольших ЛВС один коммутатор может совмещать уровень доступа и уровень ядра.
Однако бывают случаи, когда стандартная топология не является идеальной. Это относится в первую очередь к периметральным системам охранного телевидения, где очевидны преимущества кольцевой топологии: более равномерная нагрузка на каналы связи, автоматическое восстановление сети после единичного обрыва.
Коммутатор BOLID SW-204 с двумя гигабитными оптическими портами 100/1000 Base-X поддерживает стандартный протокол RSTP (Rapid spanning tree protocol) для построения локальных вычислительных сетей периметральных систем видеонаблюдения. (см. рис.).
Для RSTP время восстановления (т.н. «время сходимости») составляет от нескольких секунд до 1-2 минут, и напрямую зависит от числа коммутаторов в кольце. С расширением линейки видеонаблюдения «Болид», для создания-кольцевой топологии на основе различных вариантов протокола STP, появилась возможность использовать управляемый сетевой коммутатор BOLID SW-324 L2+ с 24 SFP портами и 4 SFP+ (рис. выше)
Сформулируем рекомендации по использованию управляемых и неуправляемых коммутаторов компании «Болид»:
SFP-модули позволяют осуществить подключение по одномодовым (SM) или многомодовым (MM) оптическим волокнам на расстоянии от 0 до 20 км. SFP-модули отличаются, в первую очередь, по расстоянию передачи. Невозможно реализовать стабильный канал связи на расстоянии, превышающем максимально допустимое для данного модуля. Если же установить SFP модули, рассчитанными на расстояние до 20 км, в коммутаторы с оптической линией между ними длиной 200 м - это приведет к проблем с перегревом и выходом оборудования из строя из-за слишком малого расстояния.
Следующий параметр это тип передачи. Если необходимо соединить, например, периметр, включающий в себя 16 коммутаторов, потребуется прокладывать кабель с 32 оптическими жилами внутри для подключения каждого такого коммутатора отдельной линией связи. Однако, можно этого избежать, используя комплекты модулей с одним оптическим разъёмом. Такие модули устанавливаются парно и имеют отличительную нумерацию с символами «A» и «B» в конце (SFP-GSM-3SA / BOLID SFP-GSM-3SB) . Особенно это может быть актуально при организации резервирования канала связи, где удвоение числа линий приведёт к тому, что на 16 коммутаторов потребуется уже 64 оптических жилы в случае построения сети с топологией звезда.
Последним критерием, влияющим на выбор SFP-модулей, является тип жил в кабеле. Модули подбираются под тип применяемого на объекте оптического кабеля.
При выборе коммутатора необходимо учитывать параметры сетевого электропитания. Коммутаторы промышленного исполнения могут иметь различные, не всегда стандартные номиналы питающего напряжения.
Для резервирования электропитания, как правило, используют источники бесперебойного питания (ИБП) либо резервированные источники питания с батареями. Как правило, стоечные 19” коммутаторы питаются переменным напряжением 220 VAC. Для защиты таких коммутаторов от высоковольтных импульсов, нестабильности сетевого напряжения или его полного отключения с обеспечением работы в резервном режиме могут быть использованы источники бесперебойного питания Bolid UPS-1000, Bolid UPS-1001 или Bolid UPS-3001. Важно заранее спланировать как именно резервировать электропитание коммутатора, учитывая не только собственное потребление, но и потребление нагрузки - камер видеонаблюдения, подключенные к портам коммутатора с функцией поддержки PoE.
Для резервированного питания коммутаторов SW-104, SW-108, SW-204 целесообразно использовать резервированный источник питания РИП-48 исп.01(РИП-48-4/17М3-Р-RS) (Рисунок 71), с выходным напряжением 40…56 В и выходным номинальным током 4А (кратковременно до 5,5А), причем данный источник питания позволяет установить коммутатор внутрь своего корпуса. Помимо того этот источник питания передает события об авариях/восстановлениях/неисправностях в сети, на аккумуляторных батареях посредством интерфейса RS-485 на пульт «С2000М» или АРМ «ОрионПро». Резерв осуществляется за счет установленных четырех аккумуляторов 12В 17А.ч, над которыми РИП осуществляет интеллектуальный контроль (Измерение внутренних сопротивлений, измерение емкости, балансировка, отключение при разряде, программируемый таймер-счетчик наработки, термокомпенсация).
Power over Ethernet (PoE) — технология, позволяющая передавать удалённому устройству электрическую энергию вместе с данными через стандартную витую пару в сети Ethernet.
При выборе коммутатора необходимо учитывать два параметра, касающиеся использования технологии PoE:

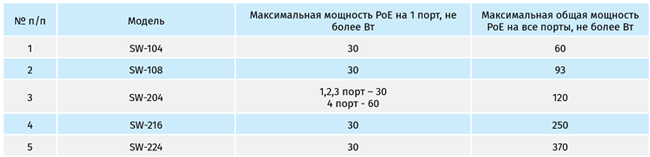

Максимальная мощность, выделяемая коммутатором на 1 порт не должна быть меньше потребляемой мощности ни одной из подключенных к коммутатору камер. Суммарная потребляемая мощность всех камер не должна превышать общую мощность, выделяемую коммутатором на все PoE порты. Коммутаторы Болид поддерживают IEEE 802.3af-2003 и IEEE 802.3at-2009. В таблице представлены данные по коммутаторам Болид:
Интересный функционал для видеонаблюдения - PoE Management. Он, например, позволяет управлять подачей напряжения на камеру, что, например, важно для удаленной перезагрузки «зависшей» камеры. Кроме этого, поддерживаются следующие функции:
При выборе коммутатора приходится учитывать условия его будущей эксплуатации. Если эксплуатация идет вне помещений, то даже для термошкафов желательно подбирать камеры с расширенным температурным диапазоном до -30°С. Кроме того, при планировании локальной вычислительной сети необходимо учитывать возможность перенапряжений в линиях связи и питания. Для коммутаторов Болид предельные перенапряжения импульсных помех представлены в таблице:
Потолочное крепление - стандарт при установки камер внутри помещений. Наиболее органично смотрятся камеры купольного и EyeBall форм-фактора.
Настенное крепление, как правило, используется на внешних фасадах зданий. Чаще всего при этом используется цилиндрический (bullet) форм-фактор камер.
Угловое крепление актуально для крепления поворотных (PTZ) камер. Это позволяет существенно увеличить зону обзора.
Крепление камеры на столбе - это типичная задача периметрального видеонаблюдения. Важной особенностью является необходимость использования модулей УЗИП (грозозащита), гальванической развязки камеры, блоков питания и т.п. - это вызывает необходимость использовать большие коммутационные коробки со степенью пыле влагозащиты IP66, такие как BR-203.
Для большинства камер Болид кронштейны для настенного монтажа входят в комплект поставки. Однако существуют нестандартные случаи установки камер, когда комплектные кронштейны по каким-либо причинам не подходят либо требуют дополнительных адаптеров и др. аксессуаров. Яркий пример - задачи идентификации входящих посетителей в помещениях с высоким потолком. Установка камер на стену может противоречить требованиям заказчика к эстетике помещения либо рядом с местом установки камеры просто нет стены, а установка на потолок приводит к слишком большим вертикальным углам наклона камеры к горизонту, что уменьшает вероятность распознавания человека. В этом случае на помощь приходят аксессуары для монтажа камер на потолок с адаптерами-удлинителями BR-301 (220 мм) и BR-302 (420 мм). Сочетая данные аксессуары можно добиться требуемой высоты установки камеры, при том, что основной кронштейн BR-104 (235,5 мм) будет смонтирован на потолке (см. рис.)
Монтажные адаптеры позволяют использовать даже те кронштейны, которые напрямую не совместимы с конкретной моделью камеры. Это существенно расширяет гибкость использования аксессуаров для решения нетиповых задач.
Например, высокоскоростная камера VCI-528 имеет настенный кронштейн в комплекте поставки, однако у встроенного кронштейна относительно небольшой «вылет» от стены. Поэтому там, где это важно можно использовать более длинный кронштейн BR-110. Прямой совместимости VCI-528 и BR-110 нет, однако камеру можно установить на кронштейн через монтажные адаптеры BR-305 и BR-306.
Ряд камер Болид имеют корпус, конструктивно объединенный с монтажной коробкой. Это модели VCI-220-01, VCI-240-01, VCI-280-01.
При использование монтажной коробки BR-203 она является монтажным основанием для кронштейна камеры, имея при этом внутри место под крепление блока питания высокоскоростных поворотных камер, а также din-рейка для крепления дополнительных устройств: УЗИП, автоматических выключателей, клемм и т.п.
Совместимость аксессуаров и камерДля правильного выбора аксессуаров необходимо учитывать как прямую совместимость с камерами, так и варианты комбинирования разных аксессуаров между собой для получения ещё более гибкого решения вопросов монтажа камер в различных условиях.
* кронштейн, конструктивно совмещенный с монтажной коробкой
Для работы оборудования видеонаблюдения в соответствии паспортными характеристиками необходимо чтобы видеосигнал передавался от видеокамеры до входа видео-регистратора без искажений и потерь. Для обеспечения этих условий необходимо чтобы линия связи не вносила искажений в амплитудно-частотные характеристики передаваемого видеосигнала. Ширина спектра видеосигнала и ширина полосы линии связи определяется по затуханию крайних частот на уровне -3 дБ. Если ширина спектра видеосигнала для HD CVI 1080p равна 25 МГц и полоса всей линии связи равна 25 МГц, то в данной линии связи аналоговый видеосигнал будет передаваться без искажений. Для HD CVI оборудования значение максимально допустимого затухания видеосигнала длинной линии, при котором получаемое изображение соответствует заявленным характеристикам, не должно превышать -6 дБ.
Зная ширину спектра сигнала на определенном стандарте, можно рассчитать затухание, например:
HD-CVI 720p F гр. 12 -14 МГц (с первой таблицы), можно рассчитать, что при длине кабеля UTP-5E 300 метров затухание на F гр. (с третьей таблицы) будет ориентировочно -24 дБ. Соответственно, чтобы получить видеосигнал без искажений и потерь, надо в линии установить передатчик + приемник по витой паре, которые бы обеспечивали совместно коррекцию АЧХ на частоте 14 МГц с обеспечением уровня подъема АЧХ +24 дБ на F гр. верх. (-3 дБ).
Для коаксиального кабеля чтобы обеспечить передачу сигнала на расстояние большее, чем позволяет затухание, требуется использовать усилители аналогового сигнала, которые также обеспечат коррекцию АЧХ.
Основными элементами, требующими электропитания в системе видеонаблюдения, являются видеокамеры, видеорегистраторы, мониторы, каналообразующее оборудование. Действующий нормативный документ ГОСТ Р 51558-2014 «Средства и системы охранные телевизионные» определяет основные требования к электропитанию:
Видеокамеры в большинстве случаев питаются низковольтным напряжением питания 12 В постоянного тока. Средний ток потребления видеокамеры — 500 мА. Для резервированного питания нескольких камер, напряжение питания которых 12В постоянного тока можно использовать многоканальные источники питания РИП-12 исп.104 (РИП-12-3/7М6-V4), РИП-12 исп.108 (РИП-12-5/17М7-V8), РИП-12 исп.116 (РИП-12-10/17М7-V16) (см. рис.). Данные источники питания имеют 4, 8 или 16 выходных канала в зависимости от модели, обеспечивая индивидуальную защиту от перегрузки по току на каждом из каналов. В случае выхода из строя одного выходного канала, обозначаемого индивидуальной световой индикацией, другие потребители (видеокамеры) продолжат работу в штатном режиме.
При выборе сечения кабеля питания видеокамеры необходимо учесть, что максимально допустимое падение напряжения не должно превышать 2 В. Для снижения падения напряжения в кабеле питания необходимо уменьшить его сопротивление, что осуществляется за счет подбора оптимального сечения кабеля. Расчет удельного сопротивления кабеля производится
R=(0.0175*L/S)*2,
где 0,0175 – сопротивление медного проводника,
L – длина кабеля питания,
S – поперечное сечение центрального проводника.
Пример расчета удельного сопротивления кабеля сечением 0,75 мм2 и длиной 50 м:
R=(0.0175*50/0,75)*2 = 2,3 Ом
Расчет падения напряжения в кабеле питания производится по формуле:
U = I*R
Чтобы вычислить I необходимо делить мощность, потребляемую видеокамерой, на напряжение питания.
Пример: Мощность потребления 3,5 Вт, напряжение питания 12 В. Делим 3,5/12, и получаем 0,29 А.
При этом расчетное падение напряжения U = 0,29*2,3 = 0,67 В.
Таким образом, в кабеле сечением 0,75 мм2 длиной 50 метров падение напряжения составит 0,67 В, что находится в допустимых пределах.
В случае если при расчете падения напряжения результат расчета превысил значение максимально допустимого падения, необходимо использовать кабель с большим сечением, и провести расчеты заново, либо подобрать более мощный блок питания (мощность здесь не причем, важно напряжение) для камеры видеонаблюдения в зависимости от полученных значений падения напряжения в кабеле. Важно следить за тем, чтобы напряжение в месте подключения кабеля к видеокамере не превышало допустимых значений и не опускалось ниже 10 В, поэтому перед тем, как подключить кабель к оконечным устройствам, лучше про- верить напряжение тестером и, при необходимости и наличии такой возможности, отрегулировать его на блоке питания.
Для питания удаленных видеокамер (разнесенных по объекту) можно применить источники резервированного питания с выходным напряжением 24В – РИП-24 и модули преобразователей напряжения МП 24/12 В, с выходным напряжением 12 В, которые устанавливаются возле видеокамер или в монтажную коробку, в зависимости от исполнения. Повышенное напряжение 24 В на основном участке кабельных трасс позволяет снизить требуемое сечение провода по сравнению с кабелями для обеспечения питания 12 В. Резервирование электропитания системы видеонаблюдения, как правило, реализуется посредством аккумуляторных батарей, установленных внутрь РИП или внешних. При использовании аккумуляторных батарей серии «Болид» сроком службы до 15 лет, в зависимости от типа, пропадает необходимость в замене аккумуляторов в период всего срока службы резервированных источников питания. При использовании передачи сигналов от видеокамер по локальной сети или другим каналам связи может потребоваться надежное электропитание коммутаторов, модемов, разветвителей. Для этих целей можно эффективно применить РИП-24 исп.06, модули преобразователя МП исп.02 и блок защиты коммутационный БЗК (см. рис.).
Согласно стандарту IEEE 802.3af, обеспечивается постоянный ток до 400 мА с номинальным напряжением 48 В (от 36 до 57 В) через две пары проводников в четырёхпарном кабеле для обеспечения максимальной мощности 15,4 Вт. Для сетевых видеорегистраторов, напряжение питания которых 48 В, например сетевого видеорегистратора RGI0812P08, рекомендуется использовать резервированный источник питания РИП-48 исп.01 (РИП-48-4/17М3-P-RS), который обеспечивает резервированное электропитание номинальным постоянным током 48В. Данный источник питания в процессе работы (постоянно) проводят измерения напряжения в сети, напряжения на аккумуляторе, выходного напряжения и выходного тока, измерение емкости АКБ и передают измеренные значения (по запросу) на пульт С2000M или АРМ «Орион Про». При использовании данных источников питания, используя интерфейс RS-485, на пульте С2000M или компьютере с АРМ «Орион Про» можно получить сообщения: «Авария сети», «Перегрузка источника питания», «Неисправность ЗУ», «Неисправность источника питания», «Неисправность батареи», «Тревога взлома», «Отключение выходного напряжения». Возможно также использование источника питания МИП-48 исп.100 (МИП-48-2/7М10) при необходимости размещения оборудования в монтажном устройстве (шкаф, бокс и др.) с креплением на DIN-рейку. Данный источник питания обеспечивает резервированное питание устройств постоянным напряжением 48В выходным током 2,5А за счет подключаемой внешне аккумуляторной батареи емкостью от 4 до 12А*ч.
Стандарт IEEE 802.3at-2009, известный также как PoE+ или PoE plus, предусматривает подачу мощности до 25,5 Вт. Этот стандарт запрещает устройству-потребителю получать электропитание по всем четырём парам Ethernet-кабеля одновременно.
От качества кабеля напрямую зависит качество PoE, и то, на каких расстояниях от источника до потребителя его можно использовать.
Витую пару необходимо подбирать:
Согласно стандартам 802.3af и 802.3at длина кабеля для PoE заявляется равной 100 метрам при условии соответствия кабельной сети стандарту ISO/IEC 11801.
Если при монтаже или обжиме концов кабельных линий допущены перегибы кабеля, имеются наводки и большое количество изгибов на линии, расплетение витков пары более 5 мм и прочее, то максимальная длина витой пары для питания PoE рекомендуется не более 75 метров. Коммутация линии Ethernet производится исключительно по технологии врезного контакта.
Для питания видеокамер поддерживающих технологию PoE можно рекомендовать сетевые коммутаторы: «SW-104», «SW-108», «SW-216», «SW-224», а также PoE-инжектор «PI-01», резервирование PоE коммутаторов может осуществляться постоянным номинальным током 48 В посредством РИП-48 исп.01 (РИП-48-4/17М3-P-RS). Вариант организации питания видеокамер по технологии PoE представлен на рисунке.
Рекомендуется подключать коммутаторы, регистраторы и компьютеры к электрической сети через источники бесперебойного питания.
Охрана протяженных периметров - сложная и ответственная задача. На сегодняшний день уже невозможно представить её эффективное решение без применения технических средств охраны и систем периметрального видеонаблюдения
Нормативные требованияНаиболее характерными примерами объектов, нуждающихся в охране протяженных периметров, являются объекты транспортной инфраструктуры. В зависимости от охраняемого объекта требуется руководствоваться нормативно-правовыми актами и нормативно-технической документацией, представленными в таблице 1.
Таблица 1
| Тип объекта охраны | Требования |
| Аэропорты, морские, речные порты, мосты, тоннели, железнодорожные пути | Федеральный закон от 09.02.2007 № 16-ФЗ «О транспортной безопасности» |
| Аэропорты, морские, речные порты, мосты, тоннели, железнодорожные пути | Постановление Правительства РФ от 26 сентября 2016 г. N 969 «Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Правил обязательной сертификации технических средств обеспечения транспортной безопасности» |
| Аэропорты | Приказ Минтранса РФ от 28 ноября 2005 г. N 142 «Об утверждении Федеральных авиационных правил «Требования авиационной безопасности к аэропортам» |
| Аэропорты | Постановление Правительства Российской Федерации от 1 февраля 2011 г. N 42 «Об утверждении Правил охраны аэропортов и объектов их инфраструктуры» |
| Морские, речные порты | Приказ Министерства транспорта Российской Федерации от 08 февраля 2011 г. № 41 «Об утверждении Требований по обеспечению транспортной безопасности, учитывающих уровни безопасности для различных категорий объектов транспортной инфраструктуры и транспортных средств морского и речного транспорта» |
| Мосты, тоннели, железнодорожные пути | Приказ Министерства транспорта Российской Федерации от 08 февраля 2011 г. № 42 «Об утверждении Требований по обеспечению транспортной безопасности, учитывающих уровни безопасности для различных категорий объектов транспортной инфраструктуры в сфере дорожного хозяйства» |
Однако существуют и типовые подходы к проектированию данного вида объектов. Структура решения представлена на рисунке
При осуществлении регулярных автомобильных пассажирских перевозок в междугородном, городском и пригородном сообщении, а также перевозок пассажиров и багажа автомобильным транспортом по заказу и наземным городским электрическим транспортом перевозчики обязаны оснастить транспортное средство техническими средствами видеонаблюдения и видеозаписи. Такое оснащение делает транспорт безопасным для поездок, защищает не только перевозчика, но и пассажиров. Кроме того, применение таких систем необходимо в соответствии с требованиями Федерального закона N 16-ФЗ «О транспортной безопасности», постановления Правительства РФ N 969 и других регламентирующих документов.
При проектировании транспортных решений необходимо решить несколько стандартных задач. Рассмотрим на примере городского автобуса.
Видеокамеры должны обладать компактным, защищенным корпусом, специализированными разъемами для защиты от вибрации, микрофоном, а так же функциями, уменьшающими засветку – BLC, HLC, WDR 120dB, так как обилие окон в салоне автобуса делает кадр весьма сложным, склонным к засветкам и широкому динамическому диапазону яркостей.
Видеорегистратор должен обладать достаточным количеством каналов записи, антивибрационной защитой компонентов и должен поддерживать электропитание от бортовой сети транспортного средства.
Для соединения аналоговых видеокамер и видеорегистратора должен применяться специальный 4-жильный кабель с «Авиационными» разъемами, обеспечивающий передачу видеопотока и питания видеокамеры.
Специализированный комплекс видеонаблюдения для транспортных средств бренда BOLID состоит из видеорегистратора, монитора и видеокамер. Все они хорошо приспособлены для работы в условиях сильной вибрации и имеют надёжную защиту от вандалов. Видеокамеры с разрешением 2Мп, выполнены в компактных корпусах и полностью соответствуют требованиям, предъявляемым к транспортным системам. Видеорегистратор, в зависимости от комплектации, имеет модуль геопозиционирования и может осуществлять передачу данных как по мобильным сетям в реальном времени, так и по Wi-Fi связи, автоматически подключаясь к точке доступа при возвращении транспорта в автопарк. Комплекс сертифицирован согласно постановлению правительства РФ от 26 сентября 2016 года № 969.

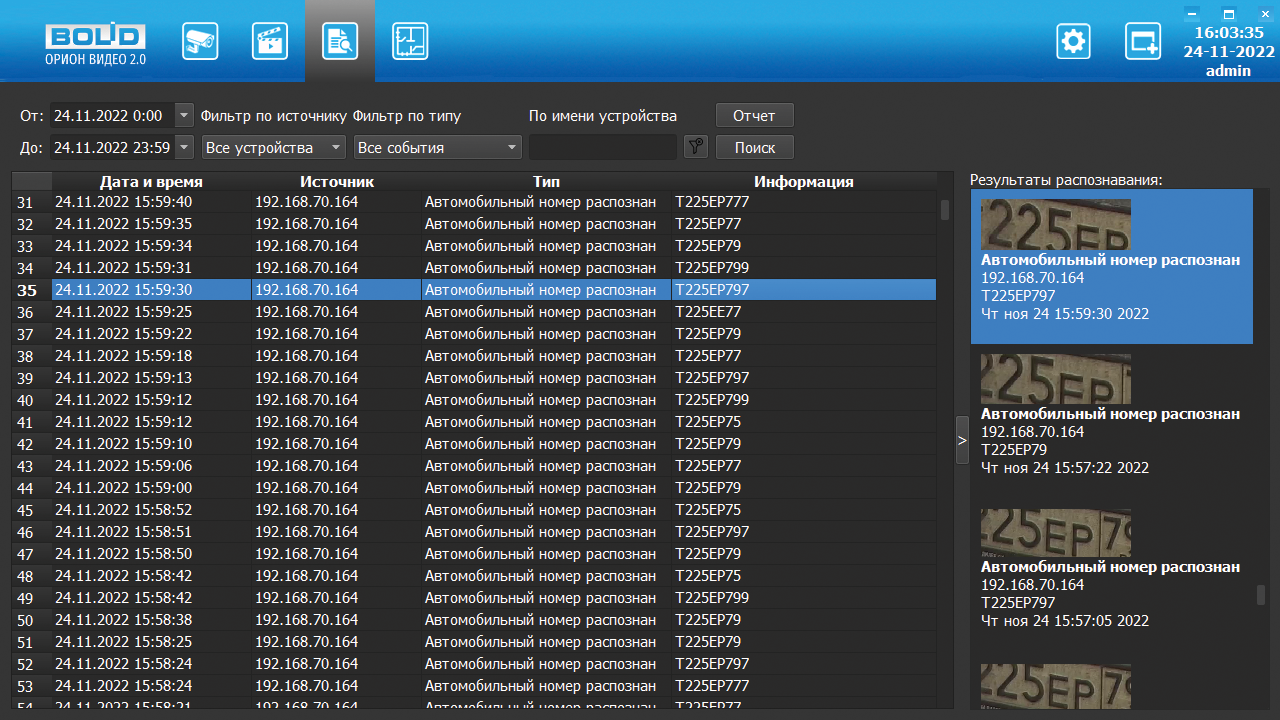

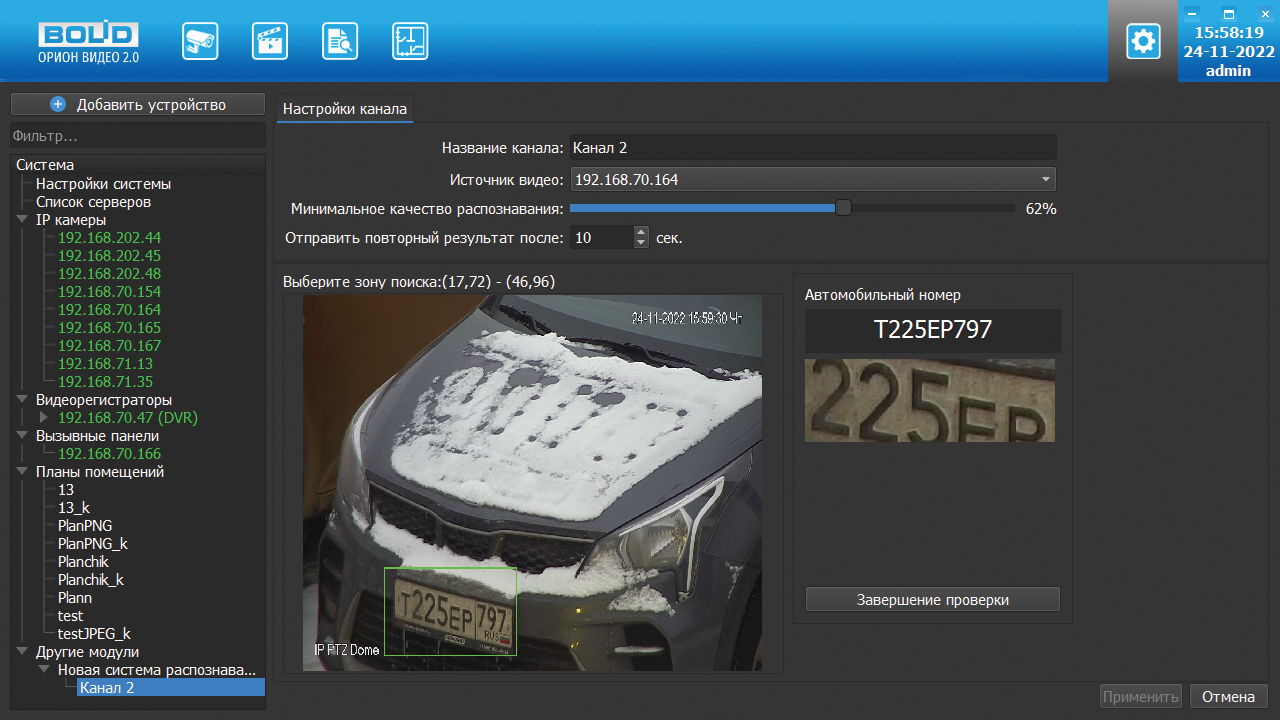

За распознавание номеров автомобилей в АРМ «Орион Про» отвечает модуль «Авто Орион Про». Модуль устанавливается на ПК дежурного оператора ИСО «Орион» с программным обеспечением АРМ «Орион Про» и «Видеосистема Орион Про».
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
НЕОБХОДИМЫЕ МОДУЛИ
Рекомендуемые модели камер для применения с ПО: BOLID VCI-320, BOLID VCI-113, BOLID VCI-123, BOLID VCI-143, BOLID VCI-130, BOLID VCI-120, BOLID VCI-121-01, BOLID VCI-140-01, BOLID VCI-120-01, BOLID VCI-122, BOLID VCG-123, BOLID VCG-120, BOLID VCG-120-01, BOLID VCG-122. Камеры серии VCG должны быть добавлены через регистраторы производства ЗАО НВП «Болид».
МЕСТО ПРИМЕНЕНИЯ И СВЯЗЬ С ДРУГИМ ПО
Устанавливается на ПК дежурного оператора ИСО «Орион» с программным обеспечением АРМ «Орион Про» и «Видеосистема Орион Про».ТРЕБОВАНИЯ К ПК
Обязательные:
Схема управления движением с определением номеров на транспортном КПП представлена на рис.
Камера захватывает видеопоток, передает его на сервер «Орион Про» с установленным модулем «Авто Орион Про». Там происходит распознавание и определение полномочий доступа. Затем на С2000-2 отправляется команда предоставления или запрета доступа.
Схема управления движением с определением номеров на транспортном КПП представлена на рис. Камера захватывает видеопоток, передает его на сервер «Орион Про» с установленным модулем «Авто Орион Про». Там происходит распознавание и определение полномочий доступа. Затем на С2000-2 отправляется команда предоставления или запрета доступа.
Модуль Орион Face Recognition в составе АРМ «Орион Про» позволяет организовать распознавание и идентификацию лиц в видеопотоке камер онлайн или в видеозаписи архива с отображением информации на мониторе.
Стандартные варианты исполнения подразумевают 4 или 10 каналов распознавания, их произвольное количество каналов не может быть более 100. Количество лиц в базе данных не ограничено в любом исполнении.
ТРЕБОВАНИЯ К ПК
Системные требования для 4-х каналов распознавания:
Системные требования для 10-ти каналов распознавания:
Системные требования для произвольного количества каналов уточняйте в технической поддержке ЗАО НВП «Болид». Требования к изображениям для идентификации:
НЕОБХОДИМЫЕ МОДУЛИ
Подробная информация в Каталоге продукции, часть 2 «Видеонаблюдение» и на сайте bolid.ru. Схема работы системы представлена на рисунке.
Камера захватывает видеопоток, передает его на сервер «Орион Про» с установленным модулем «Распознавание лиц Тевиан». Там происходит распознавание лиц и отображение результатов на мониторе.
