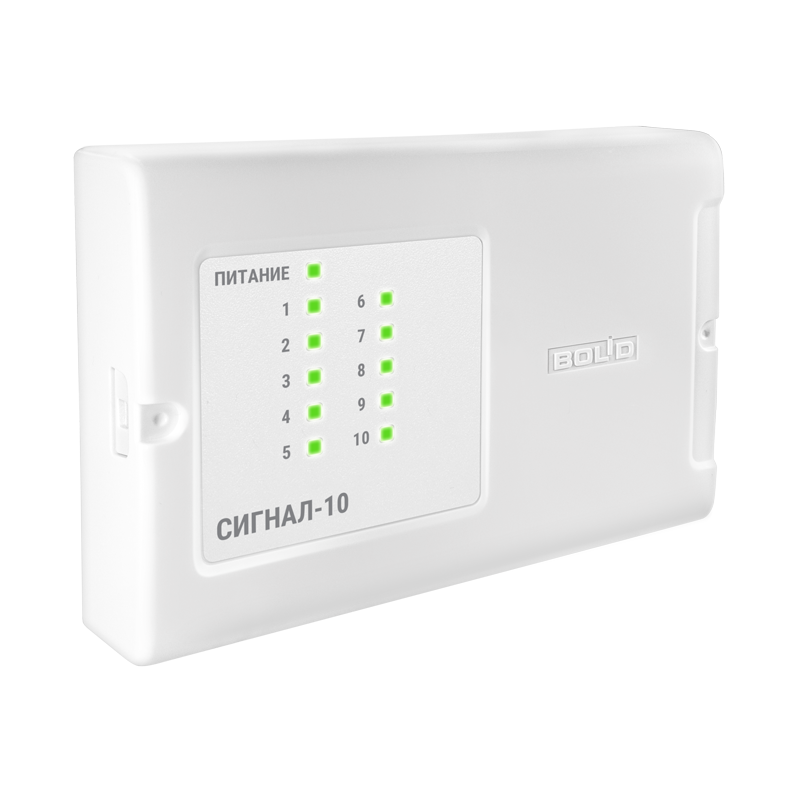

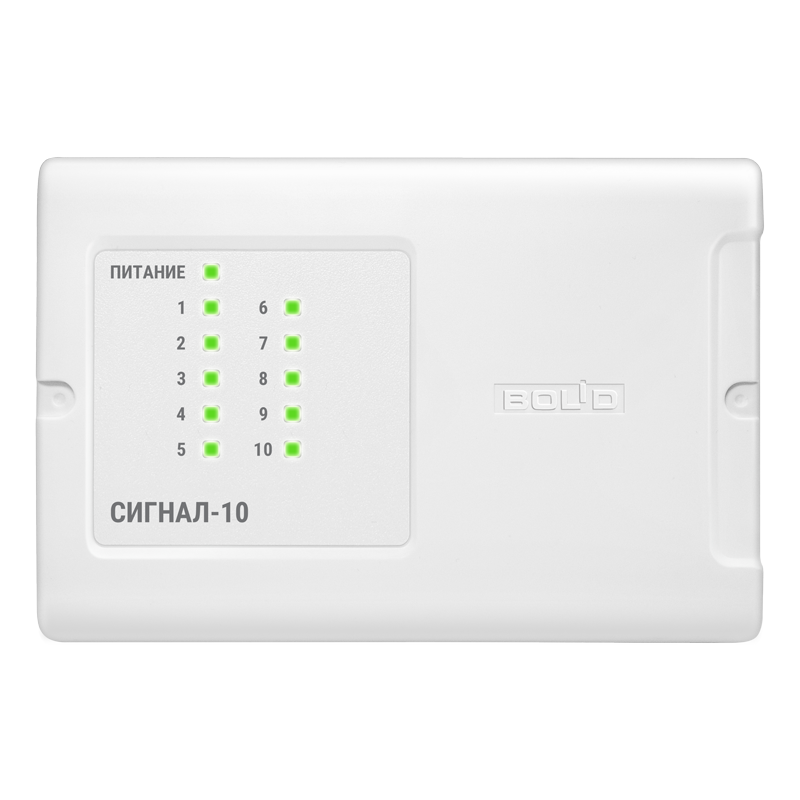

Блок приемно-контрольный охранно-пожарный Сигнал-10 2RS485 предназначен для совместного использования с сетевым контроллером (пультом контроля и управления охранно-пожарным С2000М или прибором приёмно-контрольным и управления пожарным Сириус или их исполнениями) в качестве блока приёмно-контрольного в составе комплексов технических средств:
В автономном режиме, а так же при совместном использовании с компьютером с установленным ПО АРМ «Орион Про» блок представляет собой блок приёмно-контрольный охранный.
При работе под управлением пульта С2000М или прибора Сириус, блок обеспечивает подключение различного противопожарного оборудования в соответствии с их руководствами по эксплуатации.
Блок предназначен для работы с извещателями:
Блок способен выполнять функции блока обработки линейных максимальных тепловых пожарных извещателей, и обеспечивает работу с чувствительными элементами, фиксирующими превышение порога температуры (термокабелями).
Блок обеспечивает автоматический контроль исправности линий связи с извещателями и исполнительными устройствами систем противопожарной защиты.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение питания постоянного тока | 10,2 … 28,0 В |
| Ток потребления:* - в дежурном режиме - в в режиме «Пожар» * без учета тока потребления оповещателей | не более 220 мА не более 410 мА |
| Количество входов питания | 2 |
| Количество линий RS-485 | 2 |
| Время технической готовности прибора к работе | 5 с |
| Количество входов подключения шлейфов сигнализации | 10 |
| Напряжение на клеммах ненагруженного входа | 26,5 … 27,5 В |
| Ограничение тока короткого замыкания ШС | не более 26,5 мА |
| Сопротивление оконечного резистора шлейфа | (4,7±5)% кОм |
| Макс. ток потребления всех извещателей в дежурном режиме - для входов типа 1 (Пожарный дымовой) - для входов типа 2 (Пожарный комбинированный) | 3,0 1,2 |
| Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля) | 1,5 кОм |
| Характеристики линии ШС: - макс. сопротивление проводов (без учета оконеч. резистора) - сопротивление изоляции проводов | 100 Ом не менее 50 кОм |
| Время сброса напряжения питания ШС | 3 с |
| Количество выходов:- без контроля, «сухой контакт» (130 В перем. / 170В пост., 0,1 А) - с контролем (10,2 … 28,0 В, 1,0 А) | 2 2 |
| Номинальный ток нагрузки контролируемого выхода | 5...1000 мА |
| Номинальное эквивалентное сопротивление нагрузки выхода | 26...10000 Ом |
| Ток контроля исправности линий выхода (прямой) | не более 2,5 мА |
| Степень защиты оболочки по ГОСТ 14254-2015 | IР40 |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 | категория размещения 3 |
| Вибрационные нагрузки: - диапазон частот - максимальное ускорение | 1 … 35 Гц 0,5 g |
| Климатическое исполнение по ОСТ 25 1099-83 | О3 |
| Диапазон рабочих температур | минус 30 до +50 °C |
| Относительная влажность при +40 °C | не более 93 % |
| Масса блока | не более 0,3 кг |
| Габаритные размеры | 156х107х39 мм |
| Средняя наработка на отказ в дежурном режиме работы | не менее 80000 ч |
| Вероятность безотказной работы за 1000 ч | 0,98758 |
| Средний срок службы | 10 лет |
| Среднее время восстановления работоспособности (без учёта доставки ЗИП) | не более 30 мин |
