ШКУ представляет собой герметичный металлический шкаф обеспечивающий возможность размещения оборудования систем видеонаблюдения.
Внутри шкафа установлены:
Выведены провода заземления для подключения любого коммутатора Bolid SW, имеющего крепление на DIN-рейку или аналогичного.
Выведены провода для подключения источника питания МИП-48 исп.100 или аналогичного.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Характеристики источника питания: при использовании МИП-48 исп.100 | |
| Количество входов питания | 1 |
| Напряжение сети | 187…264 В |
| Выходное напряжение постоянного тока: | (13,6±0,6) В |
| (13,5…9,5) В | |
| Резервный источник питания - аккумуляторные батареи серии «Болид» АБ 1207С или АБ 1207М или аналогичные, 12 В | 4 шт |
| Характеристики нагревателя: | |
| Номинальное напряжение питания | 230 В |
| Номинальная мощность | 200 Вт |
| Наличие встроенного вентилятора в обогревательную систему | + |
| Характеристики устройства грозозащиты PoE: | |
| Номинальное напряжение | 230 В |
| Максимальное рабочее напряжение | 385 В |
| Номинальный ток разряда (8/20мкс) | 20000 А |
| Максимальный ток разряда (8/20мкс) | 40000 А |
| Уровень напряжения защиты | 1800 В |
| Время срабатывания | не более 25 нс |
| Характеристики вентилятора: | |
| Потребляемый ток | 0,07 А |
| Потребляемая мощность | 14 Вт |
| Скорость вращения вентилятора | 2500 - 3000 ± 10 % об/мин |
| Воздушный поток вентилятора | 22 - 27 ± 10 % ф3/мин |
| Уровень шума | 25 - 30 дБ |
| Масса вентилятора | 230 г |
| Габаритные размеры вентилятора | 80х80х25 мм |
| Общие сведения: | |

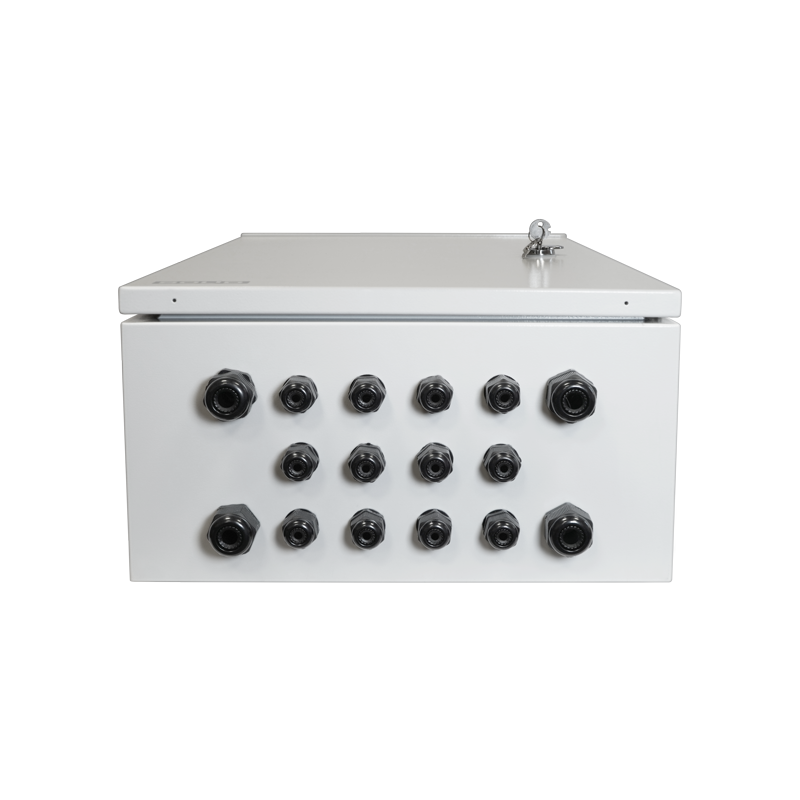

| Количество гермовводов 25мм / 20мм | 4 / 12 шт |
| Толщина стального оцинкованного корпуса | 1,2 мм |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Диапазон рабочих температур | от минус 60 до +40 °С |
| Относительная влажность воздуха при температуре +25°C | 100 % |
| Масса ШКУ-01со встроенными АБ | не более 30 кг |
| Габаритные размеры ШКУ-01 | 600х400х220 мм |
| Тип монтажа | настенный, навесной |
